一、产品简介

气体涡轮流量计可直接测量气体的工况体积流量和总量，可通过配置体积修正仪，测量气体的温度、压力、标况体积流量和总量，是城市燃气贸易计量及工业气体计量和检测的高性能仪表。气体涡轮流量计是综合了气体力学、流体力学、电磁学等理论，集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高**性的气体计量仪表，气体涡轮流量计具有的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，气体涡轮流量计广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。

气体涡轮流量计采用**的超低功耗单片微机技术的涡轮流量传感器与显示积算一体化的智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、**性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数六点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）。所有有效数据掉电后保持10年不丢。气体涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。

二、产品特点

●采用低功耗设计，可用锂电池供电，电池可连续使用2年以上；同时也可外接电源；
●集微处理器、温度传感器、压力传感器于一体，直接测量被测介质的流量、温度和压力，并自动进行流量的温压补偿和压缩因子修正运算；

●具有实时数据存储功能，可防止仪表突然掉电时数据丢失，在停电状态下，内部数据可保存；

●**的电磁兼容设计，抗干扰性能好，**性高，满足JJG1037-2008标准的电磁兼容实验要求；

●采用进口仪表专用轴承，耐磨性好，稳定程度高；同时提高了仪表的下限灵敏度，降低了始动流量；
●专用液晶显示屏（带背光），读数直观方便，可同时显示标况瞬时流量、工况瞬时流量、标况累积流量以及测量介质的温度、压力等参数；
●仪表具有脉冲信号输出、4-20mA模拟信号输出、RS485（MODBUS-RTU 协议）通讯输出；同时还有IC卡信号输出，可与IC卡预付费系统配套使用，便于贸易结算。

三、技术参数

1、基本参数

执行标准	封闭式管道中气体流量的测量—气体涡轮流量计（GB/T8940-2003）
仪表口径（mm)及连接方式	20、25、32、40、50、65、80、100、125、150、200、250、300采用法兰连接 25、40、50可采用螺纹连接
精度等级	±1.5%R（±1%R需特制）*
量程比	1:10 ；1:20 ；1:30
仪表材质	表体：304不锈钢或铸铝 叶轮：防腐ABS或铝合金 转换器：铸铝
使用条件	介质温度：-20℃～+80℃ 环境温度：-30℃～+60℃ 相对湿度：5%～90% 大气压力：86Kpa～106Kpa
工作电源	A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 B.内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。 当电压低于2.0时出现欠压指示
整机耗能	外电源：< 1W 内电源:平均功耗≤ 1W,可连续使用三年以上。
信号输出功能	脉冲信号、4-20mA电流信号、控制信号
通讯输出功能	RS485通讯
实时记录功能⑤	起停记录、日记录、定时间间隔记录
信号接线口	内螺纹M20×1.5或其他
防爆等级	ExdⅡBT6或ExiaⅡCT4
防护等级	IP65

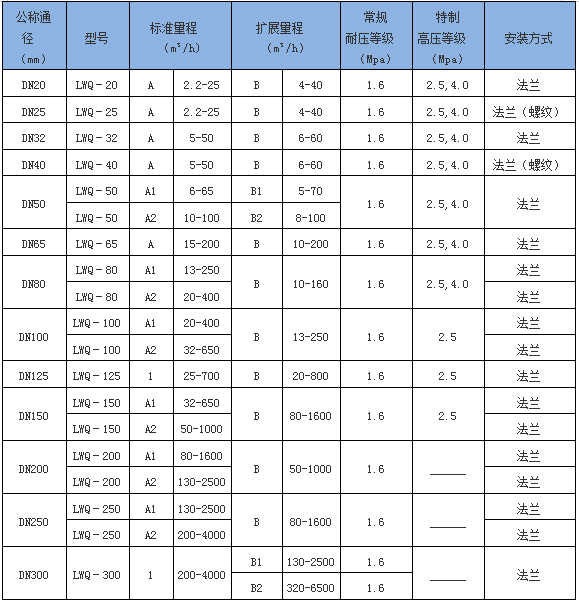

2、测量范围及工作压力

四、产品选型

选型表

型 号					说 明
	□	-□	/□	/□
类型	D				气体涡轮流量计
仪表口径		25A/B/C			25mm
		40A/B			40 mm
		50A/B			50 mm
		80			80 mm
		100			100 mm
		150			150 mm
		200			200 mm
		250			250 mm
		300			300 mm
传感器材质			N		基本材质，铝合金。（*高耐压：1.0MPa）
			S		不锈钢材质。（高压防腐型）
特殊结构				A	氧气专用结构（脱油脱脂处理）
				B	压缩空气专用结构（高流速设计）
