一、产品简介

1、简介
螺纹连接涡轮流量计是一种流量测量仪表，测量无杂质、无腐蚀液体的流量和总量。螺纹连接涡轮流量计与相应的流量积算仪表配套可用于测量液体的流量和总量。广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的涡轮流量计可以应用于制药行业。

2、工作原理

当被测液体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比。叶轮的转动周期地改变磁回路的磁阻值，检测线圈中的磁通随之发生周期性变化，产生频率与叶片旋转频率相同的感应电动势，经放大后，进行转换和处理。

二、产品特点

●高**度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；

●输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；

●可获得很高的频率信号（3~4kHz），信号分辨力强；

●范围度宽，中大口径可达1:20，*********为1:10；

●结构紧凑轻巧，安装维护方便，流通能力大；

●适用高压测量，仪表表体上不必开孔，易制成高压型仪表；

●可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便；

●重复性好短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可获得高的**度,是各个厂家优先选用的流量计。

三、技术参数

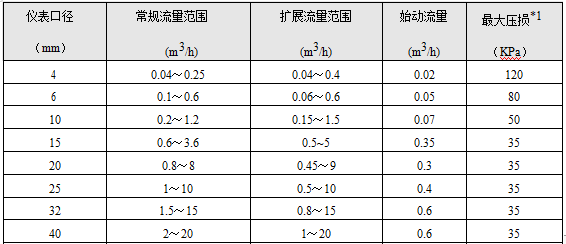

1、流量特性

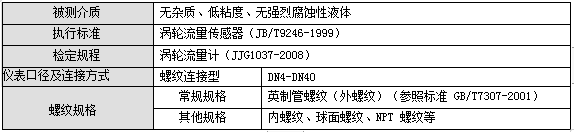

2、机械特性

（1）通用特性

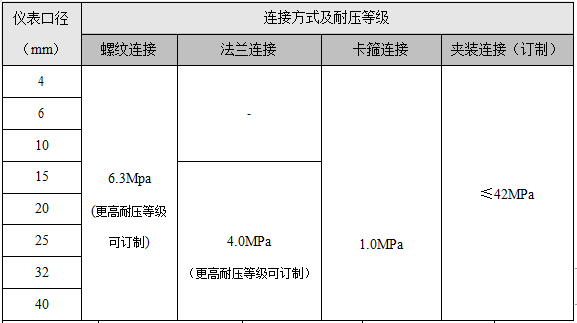

（2）耐压等级

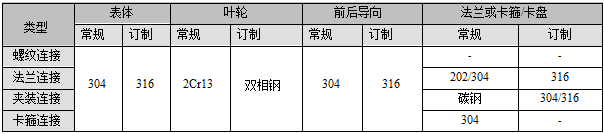

（3）材质说明

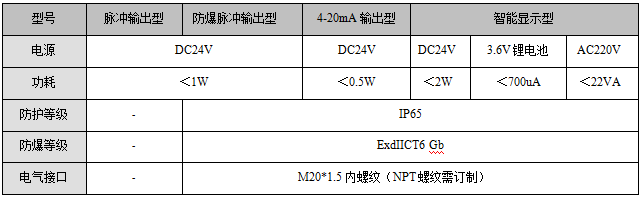

（4）电气特性

四、产品选型

一、选型表

型号	代码	说明
		涡轮流量计
公称通径	4	4mm
	6	6mm
	----	----
	150	150mm
	200	200mm
类型	N	传感器型：+12V或24V供电，输出三线制脉冲信号
	A	变送器型：+24V供电，输出二线制4～20mA
	B	智能型：锂电池供电，现场显示无信号输出
	C	智能型：+24V供电，现场显示并输出二线制4～20mA
	C1	智能型：+24V供电，现场显示并带有RS486通讯协议
	C2	智能型：+24V供电，现场显示并带有HART通讯协议
精度等级	5	0.5级
	10	1.0级
	2	0.2级（协商订货，周期较长）
涡轮类型	W	扩展测量范围
	S	标准测量范围
材质	S	304不锈钢
	L	316（L）不锈钢
防爆	N	非防爆型
	E	防爆型，ExdⅡBT6
压力等级	N	常规(参照工作压力表)
	H（X）	高压(参照工作压力表

注：DN15～DN40常规为螺纹连接，如希望采用法兰连接，请在“公称通径”后加“（FL）”

例如，选用一台法兰连接式非防爆型涡轮流量计测量水，需要脉冲信号输出，管道为DN40，要求精度0.5级，304不锈钢材质，
仪表耐压16MPa，测量范围为标准量程，其产品型号应为：LWGY-40（FL） /05/S/S/N/H16

二、安装注意事项

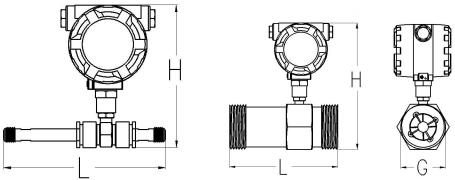

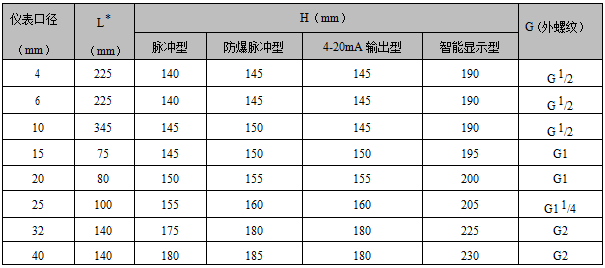

1、安装尺寸

2、安装位置

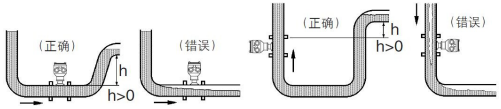

管道充满液体。重要的是，在任何时候，保持管道内充满液体，否则流量显示会受到影响，可能会导致测量误差。

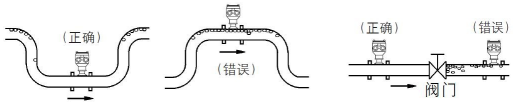

避免气泡。如果有气泡进入测量管，流量显示可能会受到影响，可能会导致测量误差。

3、安装场所和要求

（1）传感器应安装在便于维修，管道无振动、无强电磁干扰与热辐射影响的场所。

（2）水平安装传感器要求管道不应有目测可察觉的倾斜（一般在 5°以内），垂直安装传感器管道垂直度偏差亦应小于 5°。
在不能停流的场所，应装旁通管和**的截止阀（见图 4-7），测量时要确保旁通管无泄漏。

（3）在新铺设管道装传感器的位置先接入一段短管代替传感器，待“扫线”工作完毕，确认   管道内清扫干净后，再正式接入传感器。

（4）若流体含杂质，则应在传感器上游侧装过滤器，管道内应定期清理排放沉淀杂质；若被   测液体含有液体，则应在传感器上游侧装消气器。
过滤器和消气器的排污口和消气口要   通向安全的场所。

（5）传感器安装在室外时，应有避免直射阳光和防止雨淋的措施。

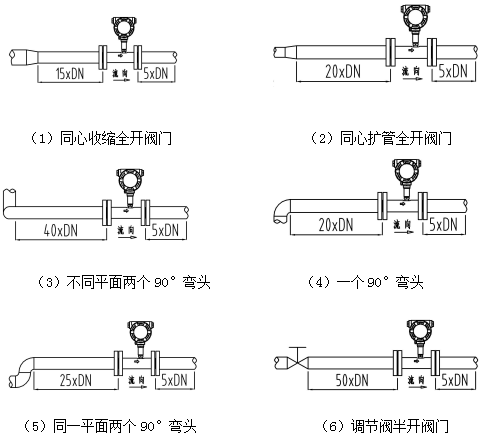

4、所需上下游直管段长度

涡轮流量计对管道内流速分布畸变及旋转流是敏感的，进入传感器应为充分发展湍流，   因此要根据传感器上游侧阻流件类型配备
必要的直管段或整流器，要求入口段和出口段直管段长度。
