一、产品简介

1、产品简介

法兰卡装式涡街流量计是速度式流量计的一种，具有量程比宽，精度高，安装维护方便和介质适应性广等一系列优点。可广泛应用于石油、化工、冶金、机械、食品、造纸，以及城市管道供热、供水、煤气等行业的各种低黏度液体、气体、蒸汽等单相流体的工艺计量和节能管理。

2、工作原理

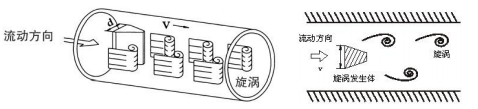

法兰卡装型涡街流量计是由旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门旋涡。斯特罗哈在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：

f = St x V/d

式中：f：涡街发生频率(Hz)

V：旋涡发生体两侧的平均流速(m/s)

St：斯特罗哈尔系数(一定雷诺数范围内为常数)

d：旋涡发生体避流面宽度(m)

这些交替变化的旋涡就形成了一系列交替变化的流体升力，该升力作用在基于压电效应的检测探头上，便产生一系列交变电荷信号，经过前置放大器转换、整形、放大处理后，输出与旋涡脱落频率相同且与流速成正比的脉冲信号。

3、产品结构

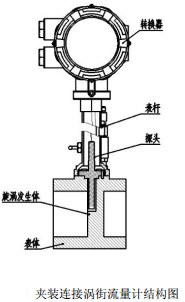

法兰卡装型涡街流量计的基本结构主要是由表体、探头、旋涡发生体、表杆和转换器等组成。

二、产品特点

●安装简便，维护十分方便；

●结构简单牢固，无可动部件，**运行十分**；

●量程范围宽，量程比可达1：15；

●压力损失小，运行费用低，更具节能意义；

●应用范围广，液体、气体、蒸汽均可测量；

●检定周期长，一般为两年；

●可现场显示，也可远距离传输，还可与计算机控制系统联网；

●检测探头不直接接触被测介质，性能更稳定；
●在一定雷诺数范围内，输出信号不受被测介质物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，调换配件后一般无须重新标定仪表系数。

三、技术参数

执行标准	涡街流量计（JJG1029-2007）
仪表口径（mm）	15、20、25、32、40、50、65、80、100、125、150、200、250、300
公称压力（Mpa）	1.6Mpa、2.5Mpa、4.0Mpa（其他可订制）
精度等级	液体：±1% 气体或蒸汽：±1.5%、±1%
量程比	1:10；1:15；1:20
传感器材质	304不锈钢、316（L）不锈钢等
使用条件	介质温度：-40℃～+250℃、-40℃～+320℃ 环境温度：-20℃～+60℃ 相对湿度：5%～95% 大气压力：86Kpa～106 Kpa
信号输出功能	脉冲信号、4～20mA信号
通讯输出功能	RS485通讯输出、HART协议等
工作电源	外电源：34VDC±15%，纹波≤±5%，适用于4～20mA输出、脉冲输出、RS485通讯输出等内电源：1组3.1V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作
信号线接口	基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5
防爆等级	ExiaIICT5或ExdIIBT6
防护等级	IP65或更高（可订制）

四、产品选型

1、选型表

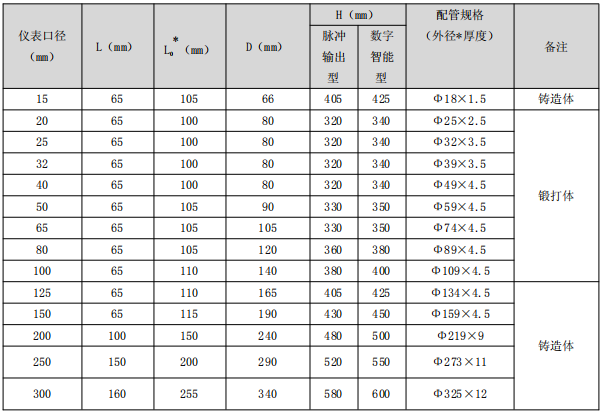

2、尺寸对照表
