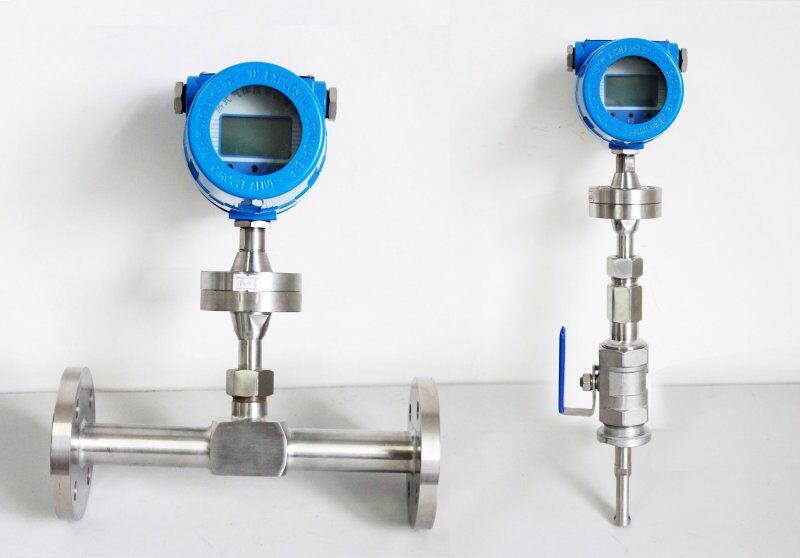

一、产品简介

热式气体质量流量计由传感器和信号分析、处理与控制单元两部分构成。传感器一部分测量温度，而另一部分用于加热。前者监控实际过程温度值；后者维持一恒定温度值，使其总是高于实际过程温度且与该过程温度保持恒定的温度差。气体的质量流量越大，冷却效应就越大，维持差分温度所需的能量也就越大。因此，通过测量加热器的能量便可得出被测气体的质量流量。

热式气体质量流量计是利用热传导原理测量气体质量流量的仪表。热式气体质量流量计的传感器由两个基准级热电阻(铂RTD)组成。一个是质量速度传感器T1，一个是测量气体温度变化的温度传感器T2。当这两个RTD置于被测气体中时，其中传感器T1被加热到气体温度以上的一个恒定的温差，另一个传感器T2用于感应被测气体温度。随着气体质量流速的增加，气流带走更多热量,传感器T1的温度下降，要维持T1、、T2恒定的温度差，T1的加热功率就要增大。根据热效应的金氏定律,加热功率P、温度差△T（T1-T2）与质量流量Q有确定的数学关系式。


P/△T=K1 K2 f(Q)K3

K1、K2、K3是与气体物理性质有关的常数。

二、产品特点

●无可动部件、振动影响可忽略；

●直管段要求不高1-2D；

●与介质的温度、压力无关；

●专有高温算法，介质温度可达+510℃；

●采用高湿算法，实现高精度测量；

●采用稳定性高的铂RTD传感器；

●采用享有专有技术”平衡结构封装”,介质温度自补偿；

●专有算法,可实现高线性、高重复性、高精度；

●量程比宽100:1,可据用户要求可拓展；

●可实现大管径小流量测量，*小流量可测低至零,分辨率0.001m/s；

●对流量信号键入12点动态修正，内置10点修正；

●在线动态校正电流/电压输出；

●对粉尘等小颗粒不敏感；

●在线不断流装卸，维护方便。

三、技术参数

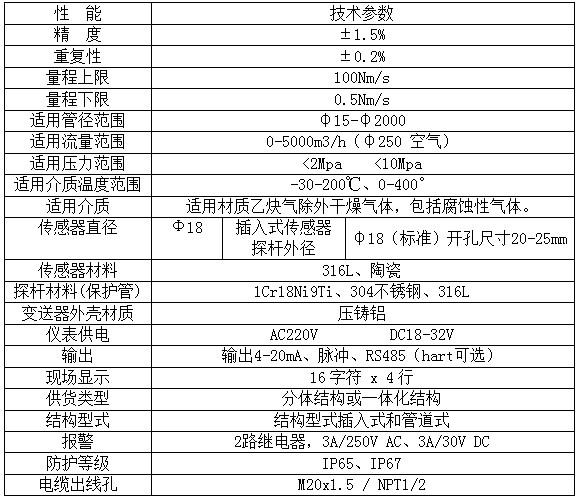

1、技术参数

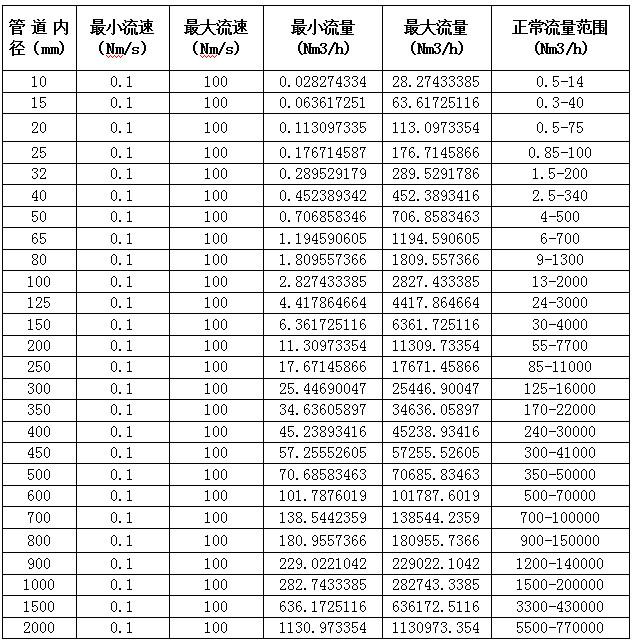

2、流量范围对照表

四、产品选型

1、产品选型表产品选型：

公程通径	-XXX	100表示DN100
安装形式		G	管道式
		C	插入式	1		螺纹连接
				2		法兰连接
公称压力			A	0~0.6MPA
			B	0~1.0MPA
			C	0~1.6MPA
			D	0~2.5MPA
			E	0~4.0MPA
			F	0~6.4MPA
			G	0~10MPA
			H	0~16MPA
工艺条件				0	普通
				1	防腐
				2	防爆
				3	高温
输入信号					A		无输出
					B		4~20MA
					C		RS485 MODBUS
							1	220V AC
							2	24V DC

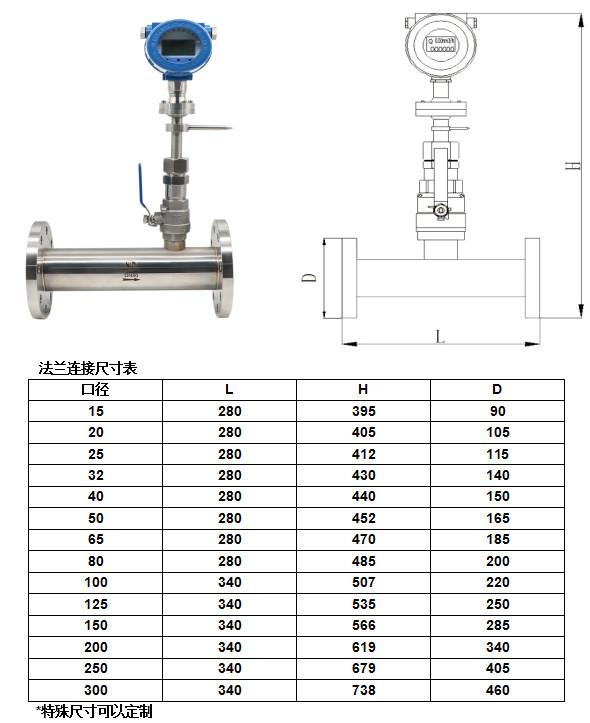

2、外形尺寸
