一、产品简介

MQ型超声波明渠流量计采用超声波以非接触的方式测量明渠堰槽内的水位高度，再由微处理机自动计算出对应的流量值。测流量时，液晶显示瞬时流量及累计流量；测液位时则显示液位及上下线报警指示。MQ型超声波明渠流量计可以用来连续监测明渠中污水的流量并累计流量，适用于水利、水电、环保以及其它工农业明渠条件下的流量测量。仪表内置EEPROM，确保停电时仪器内累计流量不会丢失。仪器配有专门为石油、化工部门设计的防爆、耐腐蚀型探头，特别适用于具有腐蚀性废水的流量测量。超声波明渠流量计是由流量显示仪、流速计、液位计组成的流速面积法测流量的明渠测量流量系统，适用于水库、河流、水利工程、城市供水、污水处理、农田灌溉、水政水资源等矩形、梯形明渠及涵洞的流量测量。

二、产品特点

●测量范围大（0.01-10m/s），流量测量不受支流面回水的影响；

●测量不受水中漂浮物、泥沙、气泡和水位大幅度变化的影响，流速传感器结构简单、体积小、安装方便对水流不产生阻力；
●标准渠道不需要改造即可直接安装，安装施工费用低；、

●仪表显示功能：可同时显示水位、断面平均流速、断面瞬时流量、累计流量等测量数据；

●仪表输出接口：脉冲（频率）、RS485/RS232、（电流）；

●仪表报警内容：水位超限、流量超限、流速超限等报警项；

●明渠流量计具有数据保存功能，可在**断电的情况下保存设置参数和流量值；

●仪表具有：有线、无线数据远传功能（GPRS无线通讯）；

●通讯协议支持标准Modbus(RTU)协议；

●仪表内置防雷功能。

三、技术参数

1、技术参数

测量范围	0.1升/秒~10米3/秒
累计流量	99999999米3
测距范围	0~3m
测距精度	0.3%
流量精度	1%（视堰板类型而定）
盲　　区	0.3m~0.5m
测距分辨率	1mm
压　　力	4个大气压以下
仪表显示	自带LCD显示瞬时流量喝累计流量
模拟输出	4~20mA
数字输出	RS485、Modbus协议或定制协议
供电电压	DC24V/AC220V,防雷装置内置
环境温度	-20℃~+60℃
防护等级	IP65

2、外形尺寸图


3、外形尺寸表

序号	流量范围（吨/小时）		适用渠道mm	水位范围（mm）		临界淹没度%
	Q(min)	Q(max)	＞宽×高	h（min）	h(max)
1	0.3	19.4	＞200×250	15	210	0.5
2	0.6	47.5	＞250×300	15	240	0.5
3	2.8	115.6	＞300×600	30	330	0.5
4	5.4	399.6	＞450×800	30	450	0.5
5	9.0	903.6	＞600×1000	30	600	0.5
6	12.6	1440.0	＞1000×1200	30	750	0.5

序号	喉道段			收缩段			扩散段			增高	流量参数
	b	L	N	B1	L1	La	B2	L2	K	D	C	n
1	25	76	29	167	356	237	93	203	19	230	217	1.550
2	51	114	43	214	406	271	135	254	22	260	435	1.550
3	76	152	57	259	457	305	178	305	25	460	638	1.550
4	152	305	114	400	610	407	394	610	76	610	1372	1.540
5	228	305	114	575	864	576	381	457	76	770	1927	1.530
6	300	600	230	780	1350	902	600	920	80	800	2444	1.521

四、产品选型

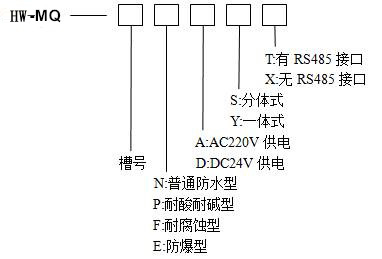

1、选型表

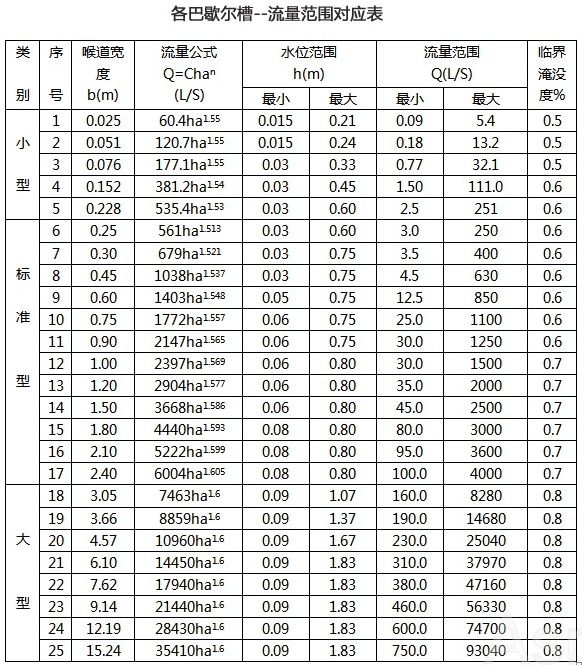

2、流量范围
