- 商品名称：超声波流量计
- 添加时间：2023-08-14 16:20:18
- 电 话：13101880682
邮 箱：njbldyb@163.com
一、产品简介
1158C是一款应用广泛、通用经济型、外夹式、时差法超声波流量计。它具有非常简单的安装方式，无需破管、无需停水，使客户轻松实现灵活的管道流量测量。产品还可以配备 安装夹具，无需日常维护，**提供可信、无飘移的测量。它采用了 进的数字相关技术和智能自适应声波技术，使它的测量稳定性更加突出。
二、产品特点
1、稳定性好，精度高
●线性度优于0.5%,重复性精度优于0.2%,测量精度优于±1%；
2、测量范围广，三种探头可选
●选用不同型号的传感器,可实现口径 DN15 ～ DN6000mm 管道流量的测量；
●测量流速范围可达-32m/s~+32m/s；
●采用一体式结构，在测量点即可完成测量，符合绝大多数仪表的使用习惯，结构更合理；
3、防护等级高，性价比高
●采用全灌胶防水工艺，防护等级IP68；体积小，具有防水、防爆（本安型）功能；
●本地显示；可选配所有种类传感器；
●可浸入水下2米工作；
4、多重显示，操作方便简捷
●一次表在测量点即可完成测量，一次表可循环显示累积流量、瞬时流量、流速等参数，二次表可中文显示100余项菜单；
●既可用磁性棒在一次表上浏览参数，出可通过二次表用中文进行参数再设定或显示,使用操作方便简捷；、
5、支持中英文菜单
●不同版本的流量计，可支持中文或英文菜单；
6、**性高
●采用低电压、多脉冲发射电路，测量精度、使用寿命及**性大幅提高；
7、抗干扰能力强
●采用双平衡信号差分发射、接收电路，有效抵御变频器，电视塔、高压线等强干扰源；
8、强大的自动记忆功能
●自动记忆前64日、前64月、前5年的累计流量，自动记忆前64次来电和断电时间和流量，自动记忆前64日流量计的工作状态是否正常；
9、组网快捷，传输距离远
●一次表与二次表（或计算机）之间采用RS-485总线通讯，采用普通电缆即可，传输距离可达1000米以上，组网十分方便、快捷。这种传输方式抗干扰能力强，解决了分体式超声波流量计专用电缆成本高、抗干扰能力差、传输距离短等问题。
三、技术参数
1、HW-1158C由变送器、传感器两部分组成。外夹式探头具有安装简单，无需破管，现场无需停产等特点。特别适用各种耐压要求的现场流量测量。这种安装方式无运动部件，与传统流量计相比，具有**性高，维护率低的显著特点。
2、HW-1158C超声波流量计采用了**的模块化一体式设计，独立菜单操作，液晶背光显示。产品变送器防护等级达到IP65，传感器防护等级达到IP68，适应于潮湿、浸泡等恶劣环境下的使用。
3、HW-1158C超声波流量计集合了目前工业场合使用的RS485通讯接口、4-20mA电流信号、脉冲输出、MODBUS协议，可以构成流量计量管网需求。另外产品可以扩展使用太阳能、雷姆电源、防爆/隔爆等功能模块，使产品能够满足各种应用环境的使用。
4、HW-1158C超声波流量计采用外夹式安装，在变送器菜单中输入现场管径大小、管壁厚、管材、测量介质、探头安装方式，即可测算出探头安装距离进行安装。完成产品电气连接后即可进行测量工作。即使是 次使用，也可轻松实现测量。
| 手持式超声波流量计 | 管段式超声波流量计 | 外加式超声波流量计 | |||||||
| 管径范围(mm) | DN80-4000 | DN20-2000 | DN20-4000 | ||||||
| 流速范围（m/s） | 0.01～12 | ||||||||
| **度（%） | 单声道 | 双声道 | 三声道 | 单声道 | 双声道 | 三声道 | 1.5 | ||
| 1 | 1 | 0.5 | 1.0（校正0.5） | 0.5 | 0.5 | ||||
| 测量介质 | 饮用水、河水、海水、地下水、冷却水、高温水、污水、润滑油、柴油、燃油、化工液体、其他均质流体 | ||||||||
| 管道材质 | 金属（如碳钢、铸铁、不锈钢、铝等）非金属材质（如PVC,有机玻璃等） | ||||||||
| 管衬材质 | 玻璃钢、沙浆、橡胶等 | ||||||||
| 信号输出 | 1、4-20mA：阻抗小于800Ω，光电隔离，**度0.1%。 2、累计脉冲输出：光电隔离，无源开路输出，传输距离小于500m。 3、RS-485:光电隔离，波特率可选择，传输距离大于1.6Km. 4、打印机：RS-232串口模式。打印机为选配件。 5、M-BUS. | ||||||||
| 键 盘 | 2×8汉字键盘 | ||||||||
| 显示器 | 2×10汉字显示或英文显示 | ||||||||
| 测量功能 | 显示瞬时流量、瞬时流速、正累计流量、负累计流量、净累计流量、累计运行时间、瞬时供热量、累计共热量、断电时间等。 | ||||||||
| 数据存贮 | 可存贮前720小时，前365天，前36个月和前十年的测量数据，包括瞬时流量、累计流量、断电时间等。 | ||||||||
| 环境温度 | 转换器：-10～45℃（特殊环境请说明） | ||||||||
| 传感器：-40～+60℃（常温型） | |||||||||
| -40～+160℃(高温型) | |||||||||
| 传感器材质 | 不锈钢和陶瓷 | 不锈钢和普通碳钢 | 常温型为尼龙高温型为合金铝 | ||||||
| 传感器承压能力 | 管内部分压力小于4.5MPa | DN20～700mm小于2.5MPa | 与管道内压力无关建议不浸水工作 | ||||||
| DN800～2000mm小于1.6MPa | |||||||||
| 传感器防护等级 | IP68 | ||||||||
| 转换器防护等级 | 壁挂式转换器：IP65 盘装式转换器：IP52 一体式转换器：IP67 | ||||||||
| 防爆等级 | EXdⅡBT6 | ||||||||
| 传感器电缆长度 | < 500m | < 500m | < 300m | ||||||
| 传感器电缆型号 | 专用电缆SEYV-75-2(直径7mm)，越短越好，减少干扰，也可以加长到300m若长要加粗电缆 | ||||||||
| 工作电源 | AC220V, DC12～36V 0.8A (可选) | ||||||||
| 转换器外形尺寸 | 壁挂式：213×185×107mm 盘装式：160×80×250mm 一体式：185×140×100mm | ||||||||
| 传感器外形尺寸 | 220×ø20(杆部)×ø50（连接部)mm | 见管段传感器数据表 | 60×40×35mm | ||||||
| 转换器重量 | 壁挂式：1.2Kg 盘装式：0.8Kg 一体式：1.4Kg | ||||||||
| 传感器重量 | 0.7Kg/支 | 见管段传感器数据表 | 0.2Kg/支 | ||||||
| 热量测量功能 | 测量供热量、热损耗、入口温度、出口温度 | ||||||||

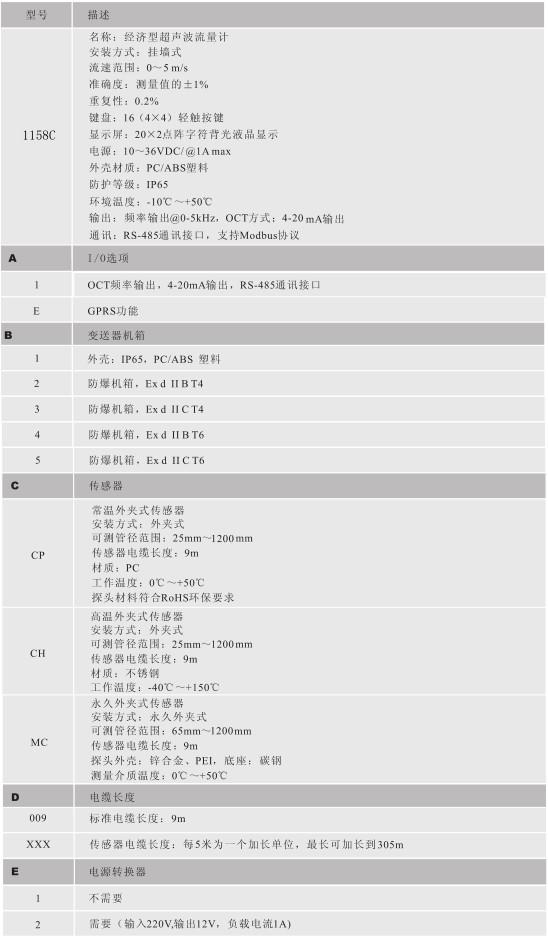

四、产品选型
