一、产品简介

小巧型压力变送器压力腔由不锈钢单件结构加工而成，全金属密封结构，传感器采用微熔技术，产品结构特殊设计，整体数字化标定和温度补偿。产品适用于OEM客户大批量应用，性价比高，可广泛应用于对气压、液压，甚至较恶劣的介质环境，如污水、蒸汽、轻的腐蚀性气体和液体等工业或民用现场压力监测，我们还为用户提供特殊定制产品。

小巧型压力变送器具有多种型号，多种量程，多种过程连接形式及材料。可广泛用于石油、化工、电力、冶金、制药、食品等许多工业领域，可适应工业测量的各种场合及介质，是传统压力表及传统压力变送器的理想升级换代产品，是工业自动化领域理想的压力测量仪表。

二、产品特点

●体积小、重量轻，可在狭窄位置安装使用；

●易操作、维护检修方便；

●硅微熔技术，耐高温、抗震；

●工作温度范围宽；

●316L不锈钢机电一体化结构，经久耐用；

●集成化专用芯片，分立元件少，温度特性好。

三、技术参数

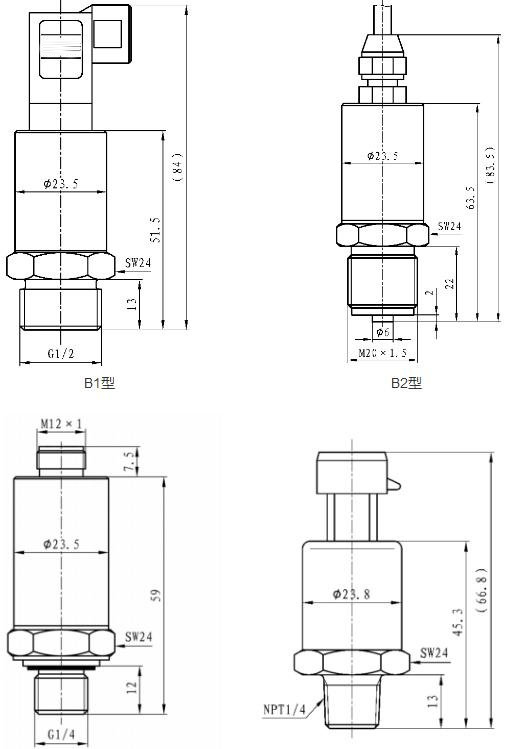

1、外形结构


2、电气连接


3、技术参数

测量介质	气体、液体、油等与316兼容的介质
测量形式及范围	表压（G） **(0～60)MPa, *小(0～0.5)KPa
	绝压（A） **(0～40)MPa, *小 (0～5)KPa
	负压（B） (-0.1～40)MPa, *小(-0.2～0.2 )KPa
精度等级	0.1、 0.25、 0.5
过载能力	量程的2～5倍
**稳定性	小于0.25%FS/年，小于0.5%FS/年
供电电源	15～36 VDC（标定电压24VDC）
输出信	(4～20)mA（二/三线制）、（0～10）MA (0~20）mA
	（0～5）V、（1～5）V、（0～10）V
显示方式	指针表头或数字显示可选配
校准	通过调节电位器实现对零点、量程调节
	工作温度：（-40～80）℃ 补偿温度：（-20～70）℃
工作温度	-40～80℃ 补偿温度：-20～70 ℃
过程连接	M20×1.5外螺纹（Ф3内孔）或用户注明
隔离膜片材料	316 不锈钢
传感器接口材料	1Cr18Ni9Ti
外壳材料	合金铝
防护等级	IP65

四、产品选型

产品选型： 小巧型压力变送器
		量程（注明压力量程范围）
		G、表压   A、正压力   B、密封压力   C、负压
			膜片材料
			K、扩散硅（默认）   T、陶瓷压阻    P、陶瓷电容   Y、溅射薄膜高精度芯片
			E	输出信号
				1、(0～5)VDC   2、二线制(4～20)mA(默认)   3、(0～10)mA   4、其它注明
				A	精度
					1、0.1 2、0.25 3、0.5
					C	过程连接方式
						1、外螺纹M20×1.5（默认） 2、外螺纹G1/2 3、外螺纹NPT1/2 4、 M27×2
						D	显示方式
							1、无显示 （默认） 2、0～100%线性指示 3、LCD数字显示(液晶) 4、LCD数字0～100%显示（液晶） 5、LED数码管显示
							F	防爆等级
								1、标准型、不防爆（默认） 2、本安型（EXiaIICT4） 3、隔爆型（EXdIIBT4）   选型说明： 1、 防爆本安产品只能选用0～100%线性指示。 2.、如选用**度为0.1%FS时，只能选用超稳定性扩散硅或陶瓷电容传感器。
