一、产品简介

防爆压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后转变成4～20mA DC信号输出。防爆压力变送器可与HART手操器相互通讯，通过它进行设定，监控或与上位机组成现场监控系统。防爆压力变送器外壳为特殊防爆壳体，可以带内置电池供电和外置24VDC两线制供电，采用压阻式传感器芯体，壳体为不锈钢外壳，外壳防护等级为IP65。应用于液压、油田，矿井，化工，电力，锅炉，天然气等自动化领域的流体压力测量与控制。可带LCD显示，耐腐蚀，宽范围温度补偿、良好的线性、有反极性保护、瞬间过电流、过电压和抗干扰保护措施，拥有良好的防护等级。

二、产品特点

●测量范围广，铸铝防爆壳体，压力接口形式多样；

●输出信号形式多样，现场可调可显示；

●多重防护，抗电磁干扰能力强；

●表压、绝压和密封参考压多种压力类型；

●可配LCD数显表、LED数显表；

●高**度、高稳定性、选用进口原装传感器，线性好，温度稳定性高；

●体积小、重量轻、安装、调试、使用方便；

●有反极性保护、瞬间过电流、过电压和抗干扰保护措施；

●压力传感器直接感测被测液位压力，不受介质起泡、沉积的影响；

●工业领域中非常佳的总体性能±0.15%，令回路性能非常优化；

●五年稳定性±0.15%，可大大降低校验和维护的费用；

●更快的动态响应，可降低过程的可变性；

●引进技术可实现测量方案；

●零点可迁移，量程可调节。

三、技术参数

●测量范围：-100kPa…0kPa~10kPa…100MPa

●压力类型：表压、绝压、密封表压

●过    压：1.5倍满量程压力/ 110MPa(取*小值)

●精    度：±0.5%FS

●**稳定性：±0.3%FS/年

●零点温度误差：≤±0.04%FS/℃ (≤100kPa) ；≤±0.03%FS/℃ (＞100kPa)

●满度温度误差：≤±0.04%FS/℃ (≤100kPa) ；≤±0.03%FS/℃ (＞100kPa)

●输出信号：RS485接口（MODBUS-RTU协议）

●额定工作温度： -10℃~60℃

●测温误差：±2℃（温度功能为选配）

●上限工作温度： -30℃~85℃

●贮存温度： -40℃~85℃

●供电电源： 9V～28V DC

●显示方式： 4位0.36``数码管

●显示范围： -1999 ~ 9999

●绝缘电阻： 100V，100M

●振    动： 5g，10Hz~200Hz

●冲    击： 20g，11ms

●防护等级： IP65

●重    量： 约900g

四、产品选型

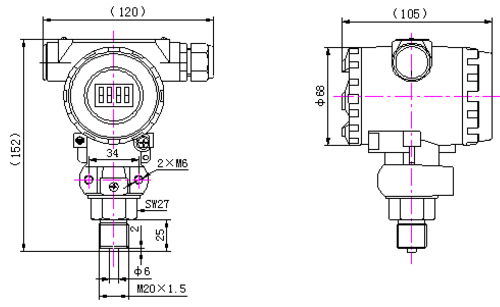

一、外形尺寸

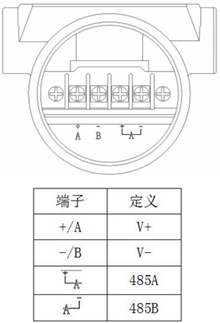

二、电气连接

三、产品选型

代码	量程范围
A	0-5KPa-20KPa
B	0-20KPa-70KPa
C	0-70KPa-350KPa
D	0-200KPa-700KPa
E	0-0.7MPa-3.5MPa
F	0-2.0MPa-7MPa
G	0-7MPa-35MPa
H	0-20MPa-100MPa
	代码	精度等级
	Ⅰ	0.1%
	Ⅱ	0.25%
	Ⅲ	0.5%
		代码	输出代号
		E	4-20mADC二线
		K	0-10mA
		M	用户约定
			代码	压力连接
			R	标准型(M20×1.5)
			P	齐平膜
			O	按用户尺寸加工
				代码	选项
				i	本安型iaⅡCT6
				d	隔爆型dⅡBT4
				T	船用型
				M1	线性指示表
				M2	LED数字显示表
				M3	LED显示表
				Z	阻尼调整
				Q	迁移
				A	绝压测量
				F	负压测量
				C	选用陶瓷传感器（带＊量程无）
				S	散热器及过程连接件
				Y	用户约定
