一、产品简介

隔膜压力表适用于测量具有腐蚀性、高粘度、易结晶、易凝固，温度较高的液体、气体或颗粒状固体介质的压力以及避免测量介质直接进入压力仪表和防止沉淀物积累且易清洗的场合。隔膜压力表主要用于石油、化工、化纤、染化、制药、制碱食品等工业部门。 隔膜压力表原理是当测量介质的压力P作用于隔膜，则隔膜产生变形，压缩压力仪表测压系统的密封液，使其形成P-△P的压力。当隔膜的刚性足够小时，则△P也很小，压力仪表测压系统形成的压力就近于测量介质的压力。

二、产品特点

●具有在工艺现场装拆快捷方便、不易污染、容易清洗；

●作为测量高粘度、易结晶、易凝固介质的压力时，由于有膜片的隔离作用，能**仪表的正常要求；
●制造弹簧管的管材*常用的是黄铜管、锡青铜管、lCr18Ni9不锈钢管、SUS316不锈铜管。而作为其他耐各种腐蚀的材料如纯钛、纯钽、哈氏合金、蒙乃尔合金等的管材由于使用有限，采购不易，但是用来制作膜片的带材，采购起来则容易的多。

三、技术参数

●精度等级：1.6级；2.5级；

●测量范围：（Mpa)螺纹连接式：-0.1～0；0～60；0～100   法兰连接式：-0.1～0；0～25   卡箍卫生型：-0.1～0；0～2.5；

●隔膜材料：0Crl7Nil2Mo2(316)；蒙乃尔合金(Cu30Ni70)；哈氏合金(H276C)；钽(Ta)及氟塑料(F4)；

●内部填充工作液：(1)硅油 ；(2)根据客户需求填充；

●工作温度：环境温度-20~ 55℃；被测介质温度-20~ 55℃；

●工作压力：静负荷：用至测量上限值的3/4；

●交变负荷：用至测量上限值的2/3；

●短时压力：用至测量上限值；

●连接尺寸：螺纹连接：M20×1.5(G3/8″ G1/2″)   法兰连接：A.机械工业部标准JB81-94《平焊钢法兰》B.化学工业部标准《耐酸平焊钢法兰》C.根据用户需求定制；

●仪表外径：φ60mm；φ100mm；φ150mm。

四、产品选型

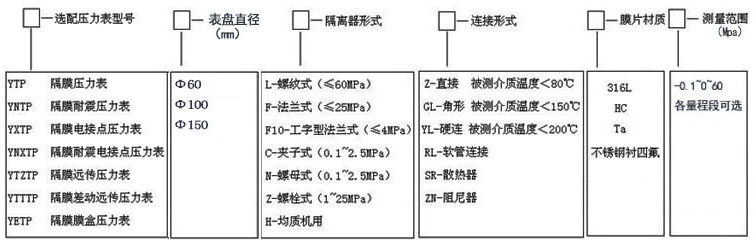

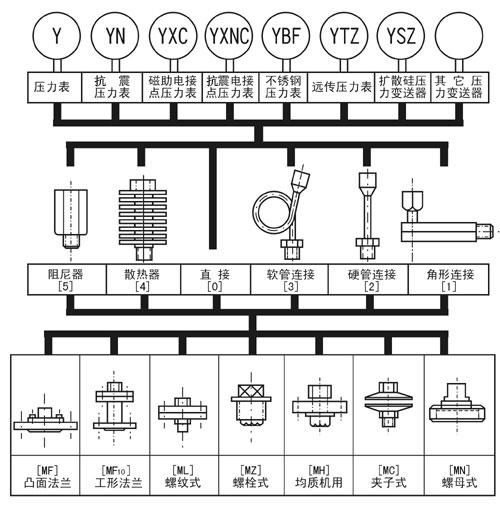

1、选型标示

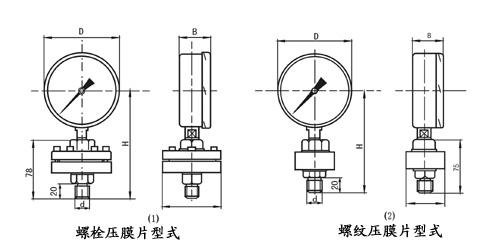

2、外形尺寸

外形尺寸表	型号	D	B	H	直径		d
					0.1～2.5MPa	4～25MPa
螺栓压膜片式	Y100-ML	100	42	149	96	92	M20×1.5 G1/2" G3/8"
	Y150-ML	150	48	179	96	92
螺纹压膜片式	Y100-ML	100	42	147	78	48
	Y150-ML	150	48	177	78	48

3、法兰标准

                                          □HG20592～20614－97标准（本厂常用法兰标准）

DN	PN(MPa)	D	K	d	C	L
25	0.25～0.16	100	75	58	14	Φ11
	1～2.5	115	85	65	16	Φ14
32	0.25～0.16	120	90	69	16	Φ14
	1～2.5	140	100	76	18	Φ18
40	0.25～0.16	130	100	78	16	Φ14
	1～2.5	150	110	84	18	Φ18
50	0.25～0.16	140	110	88	16	Φ14
	1～2.5	165	125	99	20	Φ18
