一、产品简介

一体化温度变送器是温度传感器与变送器的结合，以十分简捷的方式把 -200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等，实现对温度的测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的可选产品。温度变送器采用二线制传送方式（电源与信号输出为二根公用导线），输出与被测温度成线性的 4-20mA 电流信号。变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构，也可单独安装于仪表盘内作转换单元。作为新一代测温仪表，可广泛应用于石油、化工、纺织、冶金、机电、电力、航空、食品加工、医学工程等工业和科研领域，进行自动化温度检测、变送和控制。

二、产品特点

●工作环境温度宽：-25℃-85℃，-30℃-120℃；

●具有高精度冷端补偿电路、全温度范围******误差±0.5℃（S 热电偶±0.8℃）；

●**的非线性校正电路，输出信号与被测温度成线性关系；

●内带漂移自校正系统，在整个工作温度范围内**测量精度；

●附有特殊的控热机构，有效的控制热传导作用；

●采用环氧树脂封装，耐腐蚀，抗震性好，**性高；

●应用面广，既可与热电偶、热电阻形成一体化现场安装机构，也可作为功能模安装在检测设备中；

●抗干扰电路设计、**变送器在受到各种干扰下能够**的工作，特别具有抗电磁干扰单元，适宜于现代电磁污染严重的环境。

三、技术参数

类 别	SBW 模块式温变	SBW一体化温度变送器
准 确 度	0.2%F.S 0.5%F.S
输 入	热电偶： B 、 S 、 T 、 K 、 J 热电阻： Pt100 、 Pt10 、 Cu100 、 Cu50
输 出	二线制 4-20mA DC
使用温度	-25-85 ℃ （一体化 LCD 表头时 0-60 ℃ ）
温度影响	≤0.05%/ ℃
湿 度	5-95%RH
现场显示	无	3　1/2LED 3 1/2LCD 0-100% 等分刻度
显示精度	无	数字式： 0.5 级 指针式： 2.0 级
负载能力	< 600 Ω （额定负载 250 Ω ）
外形尺寸	44×18	70 ×100（中继器）

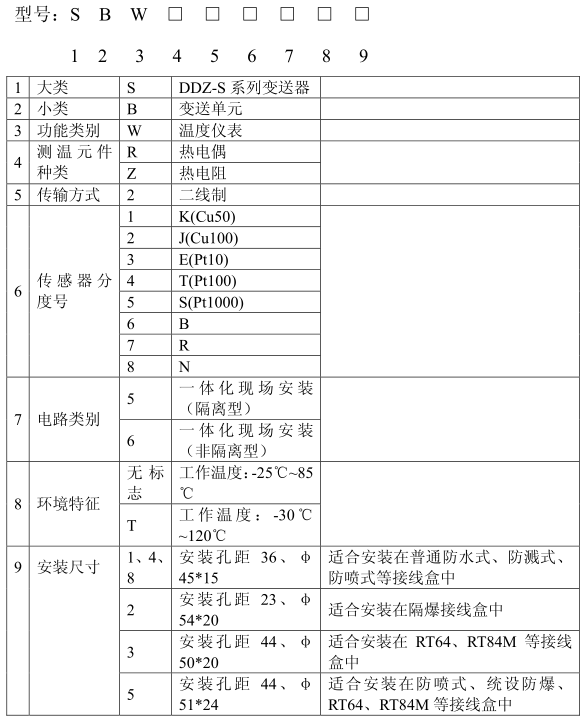

四、产品选型

订货说明

用户在根据需求订货时须注明温度变送器型号与使用测量温度范围。用户在订货时若没有注明**度，则
对SBWR 热电偶型温度变送器提供 0.5 级产品；对 SBWZ 热电阻温度变送器提供 0.5 级产品。

例 1：SBWZ2461 0-200℃ 0.2 级，表示：配用传感器为 Pt100 铂电阻，使用环境温度-25℃-85℃，要求变送器安装孔距为 36mm，使用测量温度 0-200℃，**度 0.2 级。

例 2：SBWZ246T2 0-1300℃ 0.2 级，表示：配用传感器为镍铬硅 K，使用环境温度-25℃-120℃，要求变送器安装孔距为 23mm，使用测量温度 0-1300℃，**度 0.2 级。
