一、产品简介

HART手操器是把多功能校验仪的传统功能和HART通讯功能结合在一起，既能完成包括电压，电流，热电偶，热电阻，频率，电阻，压力在内的常规校验，又能用来与所有流行HART智能变送器直接通信，作为一台多功能手操器使用，用于维护和诊断HART仪表。HART装置提供具有相对低的带宽，适度响应时间的通信，经过多年的发展，HART技术在国外已经十分成熟，并已成为全球智能仪表的工业标准。HART协议采用基于Bell202标准的FSK频移键控信号，在低频的4～20mA模拟信号上叠加幅度为0.5mA的音频数字信号进行双向数字通讯，数据传输率为1.2Mbps。由于FSK信号的平均值为0，不影响传送给控制系统模拟信号的大小，**了与现有模拟系统的兼容性。在HART协议通信中主要的变量和控制信息由4～20mA传送，在需要的情况下的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问。

二、产品特点

HART手操器采用的是半双工的通信方式，其特点是在现有模拟信号传输线上实现数字信号通信，属于模拟系统向数字系统转变过程中过渡性产品，因而在当前的过渡时期具有较强的市场竞争能力，获得了较快发展。HART规定了一系列命令，按命令方式工作。HART有三类命令 类称为通用命令，这是所有设备都理解、都执行的命令；第二类称为一般行为命令，所提供的功能可以在许多现场设备（尽管不是全部）中实现，这类命令包括 的现场设备的功能库；第三类称为特殊设备命令，以便于工作在某些设备中实现特殊功能，这类命令既可以在基金会中开放使用，又可以为开发此命令的公司所。在一个现场设备中通常可发现同时存在这三类命令。

三、技术参数

1、外形尺寸

●HART375C：228mm×100mm×60mm（手持部 分为 70mm 宽×36mm 厚）(不包括插头和引出带缆部 分)。

2、HART接口部分

●HART接口符合HCF（HART通信基金会）协议，双向半双工 1200bit/s方式工作。

● HART接口可接收的共模电压为±28V。

●漏电电流典型值小于 1.0uA@25℃。

●HART接口通信距离<1500m e)HART通信接口具有抗EMI措施 f)HART通信接口具有幅值自动倍增功能。

3、PC接口部分

●PC接口部分需要通过电平转换器连接 PC 机串 口，此端口用于升级仪表库。

4、功耗指标

●电源功耗：4.5VDC，19.8mA（工作状态）。

5、电池的使用

●供电电源：三节 7号碱性电池或镍 氢充电电池。

●连续工作时间：采用碱性电池时，典型值为 150小时。采用 2000mAH 充电电池时，典型值为 100 小时。

6、环境温度要求

●工作温度范围：0℃～ 50℃ 储存温度范围：-20℃～ 55℃。

7、液晶显示屏

●液晶显示屏是 8 行×21 字符显示，可以显示 4行汉字。

●在环境温度过低时，液晶显示器的响应速度会变 慢，这是正常现象；由于本设备带有自动温度补偿电 路，在环境温度较高时，液晶显示器仍然具有很好的 对比度，方便您在不同环境的使用需求。

四、产品选型

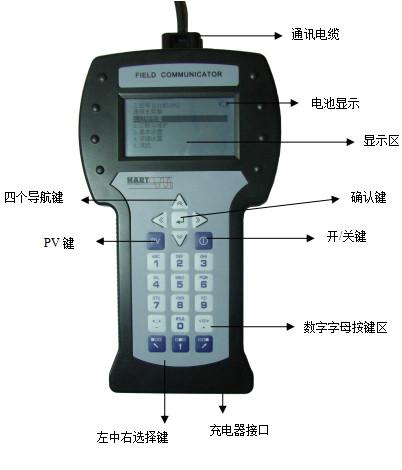

1、手持器界面功能介绍

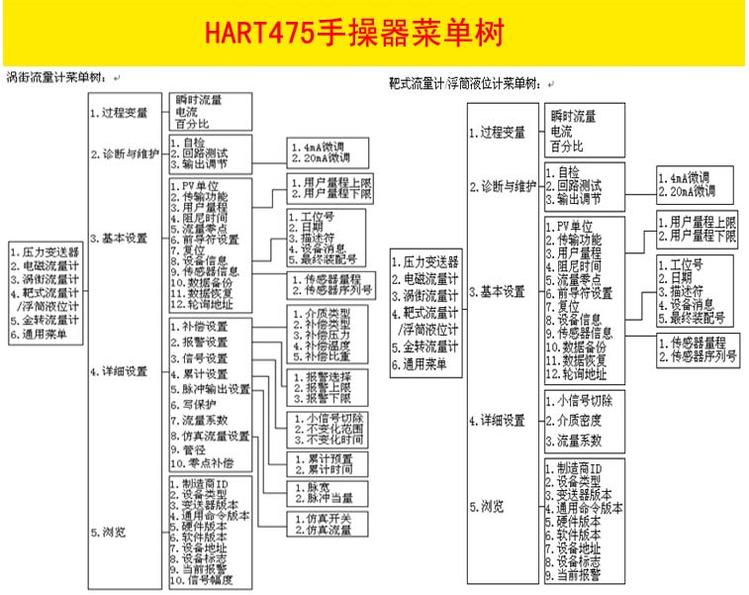

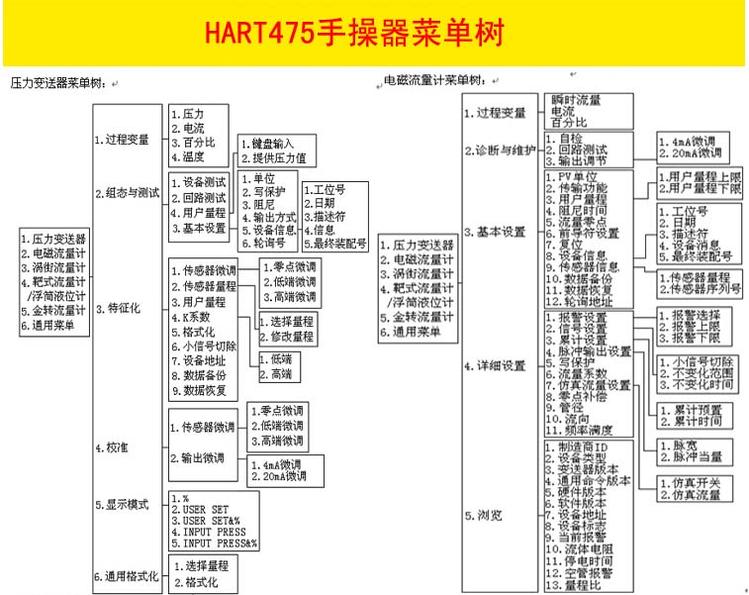

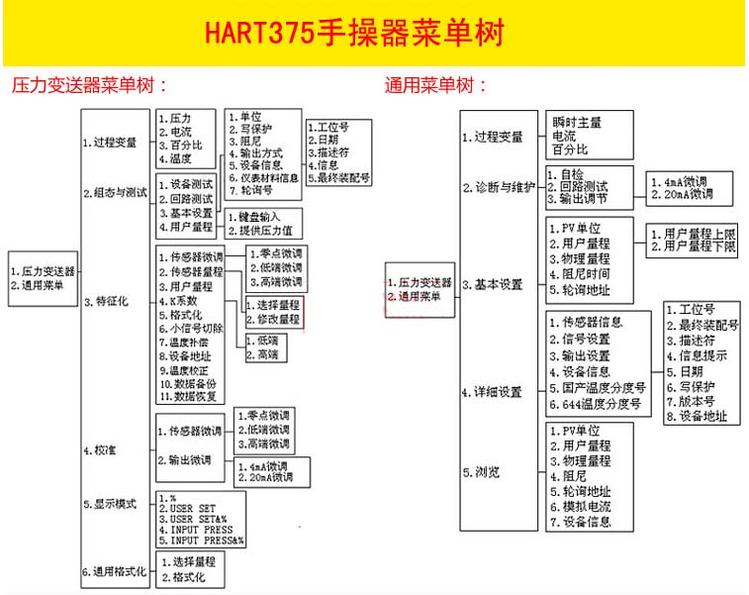

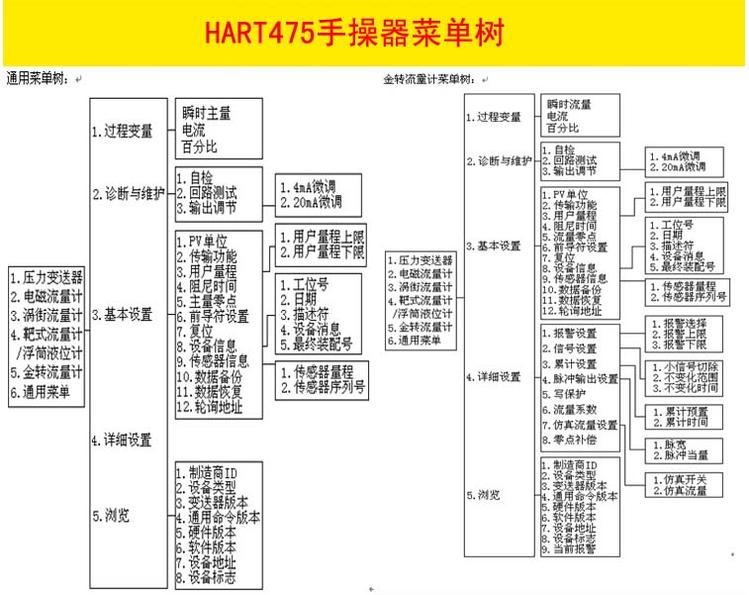

2、手持器菜单树
