一、产品简介

HART475手操器（现场通讯器）适合与带HART协议的智能变送器的通讯操作，与HART275、HART手操器（现场通讯器）兼容，具有好的兼容性，可通讯1151、3051、EJA、ABB智能变送器及流量方面的带HART协议功能的进口仪表产品，兼容国产的各种智能变送器及流量产品。

二、产品特点

●全中文菜单显示；

●符合HART协议要求，通过中文菜单提示输入，操作简单；

●本HART475手操器具有体积小，重量轻特点；

●配备可充电电池，自配直流充电器；

●可实时显示变送器的压力、电流、温度及百分比等参数；

●可对变送器的主变量的单位进行修改（含15种单位选择），以及显示的单位；

●可读写变送器等设备的输出方式。可分为线性、开方以及未知，一般默认为线性方式；

●可兼容电磁流量计、涡街流量计、金属转子流量计等带HART的流量计；

●带有信息自诊断及保护功能；

●低电压报警显示；

●格式化密码保护功能；

●在线监控和通信，通信期间，调制信号不会中断420mA DC信号；

●与采用HRAT通讯协议的所有仪表仪器使用。

三、技术参数

●微处理器：80MHZ；

●接口：3个4mm香蕉孔 ；
●内置内存(随机存储器)：32M ；
●红外数据口：**速率115kbs/s，距离**30cm ；

●系统卡：1GB或者更高 ；
●工作环境：-10~50摄氏度 ；

●防护：IP51（正面） ；

●扩展模块：32M ；

●储存：-20~55摄氏度（带电池），-2060摄氏度（不带电池） ；

●键盘：25个键，4个操作键，12个字母键，4个肩头，4个功能键和开关键 ；

●电池：可充电锂离子电池，可使用20个小时，100240VAC充电 ；

●充电器：迷你DIN6芯插座 ；

●升级要求：winxp操作系统，光驱，能连接internet网 ；

●抗震：1m落地至混凝土地面没有问题 ；

●重量：大约0.9KG，含电池 ；

●湿度：0~95%（无凝露） ；

●显示：1/4VGA（240320象素）   彩色8.9cm触摸屏，自动调光显示。

四、产品选型

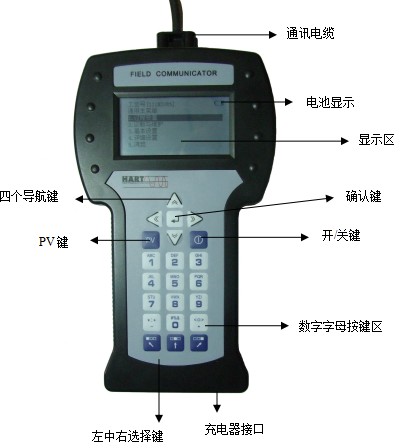

一、HART475手操器基本性能和功能


二、HART475手操器常见故障排除
1、开不开机

在使用过程中如果出现开不了机，即无法启动现场通讯器，首先检查电池。如若电池有电还是启动不了，则有可能是现场通讯器的开关键已损坏。（注意：在使用过程当中请不要用坚硬的东西去触碰现场通讯器的按键贴膜，以免造成损坏。）

2、通讯不上或通讯中断

  ①若出现通讯不上，首先检查HART回路中现场设备的电流和电压。几乎所有的现场设备都至少需要4mA和12VDC以维持正常运行。

  ②检查回路中的阻抗，看回路中是否接入了250欧姆的外部阻抗。接入250欧姆电阻，将引线接入250欧姆电阻的两端。再查看通讯是否正常。

  ③检查接线端子和HART通讯线缆是否损坏。

  ④HART通讯受到控制系统的干扰。此时停止控制系统中的HART通讯，确认现场设备和通讯器之间的通讯。
