一、产品简介

1、产品简介

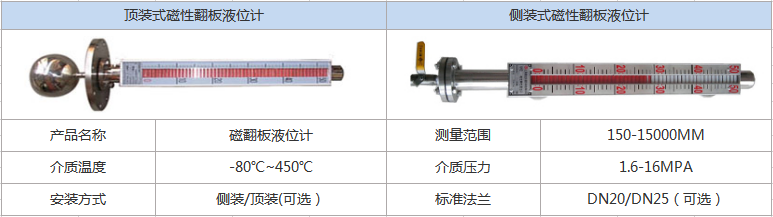

顶装磁翻板液位计是应需集中控制而开发的另一种顶装(底装)型产品，具有现场指示清晰又能远传控制等优点。顶装磁翻板液位计产品能广泛应用于石油化工、化肥、医药、船舶、军事等行业中的各种塔、罐、槽及球形容器上的液位指示。
2、工作原理：

顶装式磁翻板液位计由本体(由上、下导管组成）、翻板箱（由红、白双色磁性小翻板组成）、浮子（由磁体、顶杆、浮筒组成）以及液位变送器等组成，其结构如图1所示。工作原理为：容器内的浮筒（按不同介质和压力针对），在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动，促使本体外的翻板翻动并用红、白颜色来指示液面高度,同时液位变送器将液位信号传送至控制中心进行液位指示和控制,也可通过计算机进行集中监控。

二、产品特点

●各种液体以及高温、高压、腐蚀性和易燃易爆介质液位的连续测量；

●现场指示、信号远传（4~20mA或HART）、一机多能；

●显示器以红色指示液位，直观、醒目；

●测量范围大、全过程测量无盲区；

●显示器与被测介质隔离，安全、**；

●可选配报警器、变送器；

●独特的显示面板端盖设计和玻璃封胶工艺，使整机防护等级达到IP66/67；

●配套的磁开关和干簧管远传变送器通过隔爆和本安的双重防爆认证；

●采用304无缝不锈钢管，经济实用。

三、技术参数

●测量范围：0～5000mm；

●准   确   度：±10mm 、±16mm；

●翻柱直径：10mm、16mm；

●公称压力：2.5MPa；

●介质密度：≥0.7g/cm3（特殊要求可达0.45g/cm3)；

●介质温度：-20～+350℃；

●接液材质：不锈钢304/316/316L及PP材质；

●介质粘度：≤2.0Pa.s；

●环境振动：频率≤25Hz振幅≤0.5mm；

●跟随速茺：≤0.05m/s；

●法兰标准：HG20592～20635-97；

●报警器、远传装置：技术参数和UHZ系列相同。

四、产品选型

一、产品选型表

代 号	显示方式
	就地显示
	就地显示+4～20mA远传
	代号	安装方式
	C	侧装式
	D	顶装式
		代号	类型
		无	基型
		W	保温型
		J	防腐型
		S	防霜型
		Z	保温防腐型
		Y	顶装防腐型
			代号	报警控制
			0	无报警
			1	带上限报警
			2	带下限报警
			3	带上下限报警
				代号	浮子材质		代号	本体材质
				P	不锈钢		P	不锈钢
				L	防锈铝		L	防锈铝
				T	钛		T	钛
				S	PVC塑料		S	PVC塑料
				F	氟塑包裹		F	氟塑管
							PF	内衬四氟
							PP	内衬丙烯
							PE	内衬乙烯
					代 号	待标明的数据
					B1	标注法兰标准、通径、压力等级
					B2	标注实际操作温度
					B3	标注实际操作压力
					B4	标注测量介质的密度
					B5	标注订货长度，或提供法兰间距

二、选用须知：

   1、 防腐型公称压力≤1.0MPa。

   2、 液位计有一定盲区，故在读取液位高度时应加上盲区值补偿(本厂液位计出厂时，标尺刻度零位已迁移 到实际值)。

   3、 液位计测量范围不超过5米，否则影响液位计的稳定**、牢度等。

   4、 安装连接法兰，本液位计出厂的常用突面尺寸参考(HG21592-97)制造。

三、安装使用

   1、液位计护导管和主体导管保持垂直。

   2、连杆不能弯曲，挺直插入。

   3、安装完毕后，需对显示器的翻柱用磁钢引导一次使零位以上显示白色，零以下显示红色。
