一、产品简介

磁翻板液位计是根据浮力原理和磁性耦合作用原理工作的，由本体、磁翻柱（由红、白双色磁性小翻柱组成）、浮子、法兰盖等组成。用于各类液体容器的液位测量，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。磁翻板液位计可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下**地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上液位变送器可将液位，界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。由于具有磁性耦合隔离器密闭结构，尤其适用于易燃、易爆和腐蚀有毒液位检测，从而使原复杂环境的液位检测手段变得简单和安全。

二、产品特点

●显示器面板加宽设计，使可视距离和可视角度大大增加，标尺刻度和数字更加粗大清晰，外形美观大气；

●各种液体以及高温、高压、腐蚀性和易燃易爆介质液位的连续测量；

●现场指示、信号远传（4~20mA或HART）、一机多能；

●显示器以红色指示液位，直观、醒目；

●测量范围大、全过程测量无盲区；

●显示器与被测介质隔离，安全；

●可选配报警器、变送器；

●独特的显示面板端盖设计和玻璃封胶工艺，使整机防护等级达到IP66/67；

●配套的磁开关和干簧管远传变送器通过隔爆和本安的双重防爆认证；

●采用304无缝不锈钢管，经济实用。

三、技术参数

1、正常工作条件

环境温度：-20～80℃；

相对湿度：5%～100%（包括直接湿）；

环境压力：86kPa～108 kPa；

测量范围：0～12 m（可选）；

显示精度：±10 mm；

介质压力：25.0 MPa及以下（可选）；

介质温度：-40～450℃（类型可选）；

介质密度：≥.0.5g/cm3；

介质粘度： ≤0.05Pa·S；

接液材质：不锈钢、PVC、Ti等；

连接方式：法兰、螺纹（按用户所需）；

2、报警开关

触点容量：AC220V   0.5A

或DC24V   0.8A；

开关类型：无源 干接点；

开关形式：常开、常闭、自保持；

电气寿命：＞10万次（和控制功率有关）；

上限负载电流：3A（部分型号）；

**接触电阻：150mΩ。

3、变送输出模块

输出信号：4～20mA/ HART / RS485；

负载电阻：500Ω（在24VDC供电时）；

供电电源：DC24V、50mA；

环境温度：-40～60℃；

精度：

测量范围(m) 0～0.5 0.5～2 ＞2

基本误差 ±2% ±1.5% ±1%

出 线 口：M20×1.5（默认）；

防爆形式：隔爆型 Ex dⅡCT6 、

本安型 Ex iaⅡCT6。

四、产品选型

一、产品选型表

代 号	显示方式
	就地显示
	就地显示+4～20mA远传

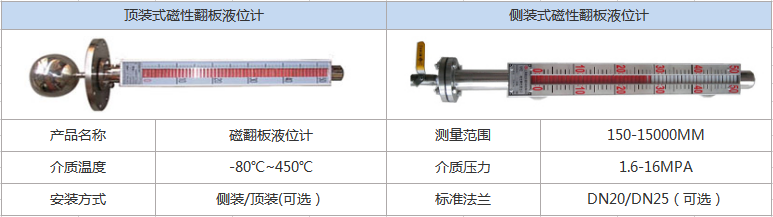

	代号	安装方式
	C	侧装式
	D	顶装式
		代号	类型
		无	基型
		W	保温型
		J	防腐型
		S	防霜型
		Z	保温防腐型
		Y	顶装防腐型
			代号	报警控制
			0	无报警
			1	带上限报警
			2	带下限报警
			3	带上下限报警
				代号	浮子材质		代号	本体材质
				P	不锈钢		P	不锈钢
				L	防锈铝		L	防锈铝
				T	钛		T	钛
				S	PVC塑料		S	PVC塑料
				F	氟塑包裹		F	氟塑管
							PF	内衬四氟
							PP	内衬丙烯
							PE	内衬乙烯
					代 号	待标明的数据
					B1	标注法兰标准、通径、压力等级
					B2	标注实际操作温度
					B3	标注实际操作压力
					B4	标注测量介质的密度
					B5	标注订货长度，或提供法兰间距

二、安装使用和维护

1、首先查看液位计标牌数据与订货要求是否相符，距离液位计周围200mm范围内不得有励磁铁件及其它磁性物质，否则会影响液位计正常工作。

2、液位计与容器之间应装有截止阀，以便检修及清洗时切断物料。本体安装垂直，**偏角≤3°。测量范围＞4m时在安装使用过程中应增加
中间支撑点。

3、液位计进入运行前，应先打开上法兰气相阀，然后缓慢打开下法兰液相阀，使介质缓慢的流入筒体让翻柱（板）逐一跟踪指示，并用调节螺钉
调整好零液位。

4、液位计护导管和主体导管保持垂直

5、安装完毕后，需对显示器的翻柱用磁钢引导一次使零位以上显示红色，零以下显示白色。
