一、产品简介

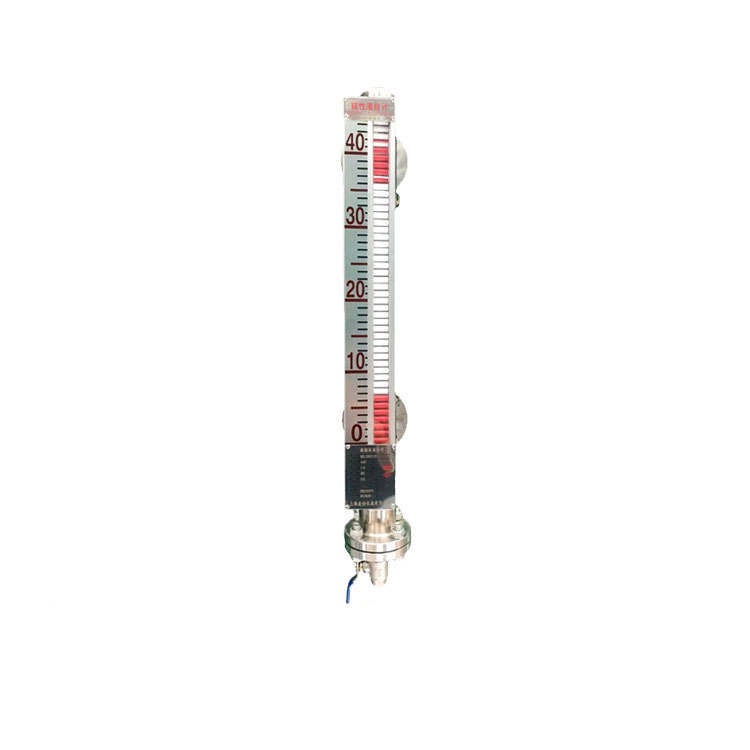

侧装磁翻板液位计是根据浮力原理制作，磁翻板内浮子在主体内（与容器相通），随着被测介质液位的升降而上下浮动，利用内浮子的磁性组件吸引翻板内的指示器来直接醒目地指示出被测容器内的液位变化。华尔威仪表的侧装磁翻板液位计（磁翻柱液位计，磁性浮子液位计），是一种能就地显示或带远传与控制的液位计。侧装磁翻板液位计广泛用于石油、化工、轻工、电力、核工业以及食品、医疗等工业中，对各种罐、槽、箱等容器中介质的液位进行指示和控制。

二、产品特点

●适合容器内液体介质的液位、界面的测量。除现场指示，还可配远传变送器、报警开关、检测功能齐全；

●指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度；

●测量范围大，不受贮槽高度的限制；

● 指示机构与被测介质隔离，密封性好，**性高；

● 结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。

三、技术参数

●测量范围：300~12500mm；

●测量原理：浮力原理、磁耦合传感技术；

●测量介质：各种液体及腐蚀、易燃易爆液体介质；

●本体材质：304 、316 、316L、 PP塑料；

●介质密度：0.49～1.99（g/cm3）；

●介质粘度： ≤0.019Pa.S；

●测量精度：±10mm；

●防护等级：IP66；

●防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）；

●传输方式：现场显示、报警、变送器输出；

●连接方式：法兰DN20、DN25（松套）；

●安装方式：侧装、顶装。

四、产品选型

1、产品选型表

代 号	显示方式
	就地显示
	就地显示+4～20mA远传
	代号	安装方式
	C	侧装式
	D	顶装式
		代号	类型
		无	基型
		W	保温型
		J	防腐型
		S	防霜型
		Z	保温防腐型
		Y	顶装防腐型
			代号	报警控制
			0	无报警
			1	带上限报警
			2	带下限报警
			3	带上下限报警
				代号	浮子材质		代号	本体材质
				P	不锈钢		P	不锈钢
				L	防锈铝		L	防锈铝
				T	钛		T	钛
				S	PVC塑料		S	PVC塑料
				F	氟塑包裹		F	氟塑管
							PF	内衬四氟
							PP	内衬丙烯
							PE	内衬乙烯
					代 号	待标明的数据
					B1	标注法兰标准、通径、压力等级
					B2	标注实际操作温度
					B3	标注实际操作压力
					B4	标注测量介质的密度
					B5	标注订货长度，或提供法兰间距

2、安装使用和维护

①首先查看液位计标牌数据与订货要求是否相符，距离液位计周围200mm范围内不得有励磁铁件及其它磁性物质，否则会影响液位计正常工作。

②液位计与容器之间应装有截止阀，以便检修及清洗时切断物料。本体安装垂直，**偏角≤3°。测量范围＞4m时在安装使用过程中应增加中间支撑点。

③液位计进入运行前，应先打开上法兰气相阀，然后缓慢打开下法兰液相阀，使介质缓慢的流入筒体让翻柱（板）逐一跟踪指示，并用调节螺钉调整好零液位。

④液位计护导管和主体导管保持垂直

⑤安装完毕后，需对显示器的翻柱用磁钢引导一次使零位以上显示红色，零以下显示白色。
