一、产品简介
浮球液位计由磁浮球、传感器、变送器三部分组成。当磁浮球随液位变化，沿导管而上下浮动，浮球内的磁钢吸合传感器内相应位置上的干簧管，使传感器的总电阻(或电压)发生变化，再由变送器将变化后的电阻(或电压)信号转换成4～20mA的电流信号输出。并可在显示仪上设定上、下限报警，实现对液位的位式控制。 浮球液位计适用于炼油、化工、造纸、食品和制药等行业，也可适用污水处理及各类敞口或带压容器内介质液位的测量，对于地下贮槽和高层水箱的液位测量尤为理想。浮球液位计是浮球液位控制器的拓展产品。该浮球液位控制器输出4~20mA标准电流信号与III型电动仪表配套，可实现液位的自动检测、控制和记录。浮球液位计由不锈钢或防腐材料制成，且具有隔爆的防护性能。
二、产品特点
●安装方便，结构简单；
●性能优，耐腐蚀、防爆；
●智能电子部件由一块主机板和一块液晶屏组成；
●可就地按键调整*程和零点；
●在采用HART协议的分散控制系统中同主机进行双向通讯；
●带有EEPROM，不因断电丢失数据；
●可用HART通讯手操器或微机与本智能仪表进行双面通讯而不中断输出信号，适合防爆或不方便拆装仪表场所对仪表的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问或改。
三、技术参数
●测量范围：0~3500mm；
●供电电压：12~36V DC；
●输出信号：两线制4~20mA.DC叠加数字信号，由 用户选择开方或线性输出；
●负载电阻：250Ω；
●测量精度：±10mm ；
●环境温度：-40~80℃；
●工作温度：-20~120℃；
●公称压力：≤1.6MPa ；
●法兰标准：A：JB/T82.1-94(平面法兰) DN100 PN1.6 球φ90；
B：JB/T82.1-94(平面法兰) DN80 PN0.6 球φ76；
●介质密度：≥0.65g/cm-3；
●介质粘度：≤0.015PaS；
●接液材质：不锈钢；
●防护等级：IP65。
四、产品选型

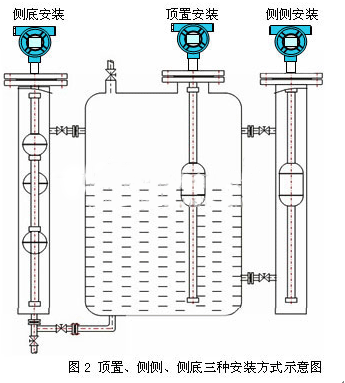

四种安装方式
A：顶置安装 B：侧侧安装 C：侧底安装 D：支架安装
(订货时请用户注明安装形式和引颈长度L值。)

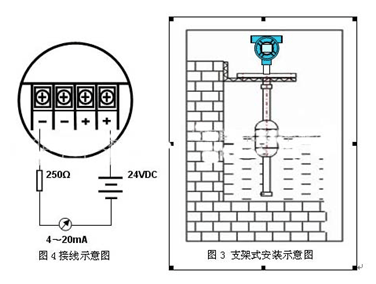

对于敞口或非金属容器，可以采用支架安装方式。具体形式见图3。
接线方式： (见图4)
操作说明
1、按键操作
| 调零键[Z]、调整键[S]、功能键[M] | ||
| 操作内容 | 操作方法 | 备注 |
| 按键****** | 同时按下[Z]和[S]键5秒钟以上，便可******(LCD屏幕显示：OPEN)。 | |
| PV值清零(即零位调整) | 将浮球直接置于零位上，按键******后，再同时按下[Z]、[S]键2秒钟以上，便可将当前PV值设置为0，(LCD屏幕显示：PV=0) | 如果当前PV值与0值的偏差超出50%FS，PV值清零无效，(LCD屏幕显示：PVER) |
| 4mA点有源迁移 | 按键调零：将浮球置于零位，按下[Z]键2秒钟，变送器将输出4mA电流，完成调零操作。(LCD屏幕显示：LSET) | |
| 20mA点有源迁移 | 按键调满：将浮球置于满位，按下[S]键2秒钟，变送器输出20mA电流，完成调满操作。(LCD屏幕显示：HSET) | |
| 变送器数据恢复 | 先按下[Z]键，再接通电源，继续按住[Z] 5秒钟以上，如果LCD屏幕显示OK，则说明已将变送器数据恢复到出厂时状态，松开按键便可，若LCD显示FAIL，则说明示未对变送器进行过数据备份，无法将变送器数据恢复到出厂时状态。 | |
如果2分钟之内没有任何按键按下，变送器按键自动锁住，若要操作，需重新******。以上操作，使用调零键【Z】、调满键【S】即可实现，两按键变送器主板按键操作说明同上。不带表头显示外接电流表也可实现调整。2、测量参数设置 测量参数设置时，连续按下功能键【M】将依次显示ZERO、SPRN、DPMP、DISP、FIX C *后按功能键确认并退出设置状态恢复显示状态。
| 显示内容 | 设置内容 | 操作方法 | |
| 0.888ZEPO CM | 设置4mA点量程 | 按[Z]键选择修改的数字或小数点 | 按[S]键调整数值或小数点位置 |
| 100.00SPRN CM | 设置20mA点量程 | 同上 | 同上 |
| 2.000DPMP S | 设置阻尼时间 | 同上 | 同上 |
| 12.008DISP mA | 设置显示模式 | 按[S]键选择显示模式(显示液位、电流、百分比) | |
| 3.6FIX C CM | 固定电流输出 | 输出屏幕显示的电流值(3.6、4、8、12、16、20、22.8mA) | |
