一、产品简介
1、产品简介
UTD型电浮筒液位计可用来测量液位、界位或密度，输出二线制4～20mADC标准直流信号，并提供HART通信协议输出。使用与其兼容的275、375等HART通信器，可获取来自过程和智能液位计的信息，也可对液位计进行组态、标定或测试。支持现场总线FF通信协议。仪表提供5位大屏幕LCD显示屏，用于显示模拟量输出、过程变量（液位、界面高度或密度）及变量的百分数范围等。UTD型电浮筒液位计测量精度高、性能**、**稳定性好、使用方便，广泛适用于电力、石油、化工、冶金、环保、建筑、食品等各行业过程中的液位、界位测量与控制。
2、工作原理
UTD型电浮筒液位计由浮筒室、浮筒、扭力管系统及电子测量系统等组成。浮筒浸没在浮筒室内的液体中，与扭力管系统刚性连接，扭力管系统承受的力是浮筒自重减去浮筒所受的浮力的净值，在这种合力作用下的扭力管扭转一定角度。浮筒室内液体的位置、密度或界位高低的变化引起浸没在液体中的浮筒受到的浮力变化，从而使扭管转角也随之变化。该变化被传递到与扭力管刚性连接的传感器，使传感器输出电压变化，继而被电子部件放大并转换为4～20mA电流输出。变送器采用微控制器与相关的电子线路测量过程变量，提供电流输出，驱动LCD显示及提供HART通信能力。
二、产品特点
●非接触磁耦合传递；
●适于高温、高压场合；
●多种安装方式可选；
●可测量液位与界位；
●具有本安及隔爆性能；
●连续测量及报警控制输出。
三、技术参数
●测量范围：300～3000mm（更大量程可定做）；
●精度：液位测量±0.5％FS，界位测量±1％FS；
●重复性：≤±0.25％FS；
●死区：≤±0.2％FS；
●电源：12～30VDC；
●输出信号：模拟量：4～20mADC；
●数字量：按HART或FOXCOM通迅协议、现场总线FF通信协议；
●液晶显示：模拟量mA或液位、界位及百分数范围；
●负载电阻：700Ω（24VDC供电时）；
●密度范围：100<ρ<2000 kg/m3；
●*小密度差：0.05 g／cm3；
●工作压力：2.5～32.0MPa；
●介质温度：-196～＋400℃；
●环境温度：-40～＋70℃；
●工作条件的影响：
●供电影响：当电压在规定电压的*小值与**值间变化时，输出变化≤±0.2％FS；
●温度影响：≤0.1％/10℃；
●报警电流：当液位低于变送器量程下限10％或高于变送器量程上限10％时，变送器输出故障报警电流，根据设定为3.8mA或22.8mA；
●防护等级：IP65（NEMA 4X）；
●防爆等级：本安型：ExiaIICT1~T4；
●隔爆型：ExdIICT1~T6；
●电气接口：2个1/2－14NPT内螺纹；
●电缆直径：6～12mm；
●过程连接：
●内浮筒式：采用DIN或ANSI法兰标准，法兰通径DN80或3＂以上，更小法兰尺寸请订货时咨询；
●外浮筒式：HG20592~20635-97 DN20以上法兰，其他法兰标准（如GB、JB/T、HGJ、ANSI、DIN等）请用户在订货时注明；
●热夹套：DN15 PN1.0RF，其它规格请订货时注明；
●放大器分体安装式安装附件：安装组件；
●电缆长度：3m / 10m/用户指定长度；
●材质：浮筒：304；316；
●夹持体：碳钢；304；316；哈氏C合金；
●夹持体热夹套：304；
●外浮筒：碳钢；304；316；
●扭力管：316L；Inconel 600、3J1、3J53、哈氏C合金；
●接线盒：铝合金。
四、产品选型
一、选型表
| UTDLD | 电浮筒液位计（HART通信型） | |||||||||||||
| UTDLDF | 电浮筒液位计（FF现场总线型） | |||||||||||||
| 1 | 测量液位 | 测量功能 | ||||||||||||
| 2 | 测量界面 | |||||||||||||
| 3 | 测量密度 | |||||||||||||
| R | 顺时针在变送器右面安装 | 支持体安装方向 | ||||||||||||
| L | 逆时针在变送器左面安装 | |||||||||||||
| O | 变送器不带显示 | 变送器类型 | ||||||||||||
| A | 变送器带LCD显示 | |||||||||||||
| C | 简体及连接法兰为碳钢，浮筒为316Ti不锈钢 | 主体材质 | ||||||||||||
| Q | 不锈钢 | |||||||||||||
| T | 其它材质（需注明） | |||||||||||||
| 内浮筒 | 安装形式 | |||||||||||||
| H | 侧侧外装式 | |||||||||||||
| C | 侧底外装式 | |||||||||||||
| I | 特殊型（用户提供图纸） | |||||||||||||
| /R | 分体型（用户标注电缆长度） | |||||||||||||
| O | 简体无夹套式 | 附加蒸汽夹套 | ||||||||||||
| K1 | 简体夹套式G1/2〞外螺纹(内浮筒无此项) | |||||||||||||
| K2 | 简体夹套式DN15,PN1.0法兰(内浮筒无此项) | |||||||||||||
| J | 夹持体扭力管加热保温套，连接法兰DN15,PN25 | |||||||||||||
| T1 | 常温型-40~150℃ | 过程温度 | ||||||||||||
| T2 | 高温型150~350℃ | |||||||||||||
| T3 | 低温型-196~40℃ | |||||||||||||
| D | 由用户指定 | 过程连接法兰 | ||||||||||||
| D1 | DN40浮筒外装式DN40 | |||||||||||||
| D2 | DN80浮筒外装式DN80 | |||||||||||||
| D3 | DN100浮筒外装式DN100 | |||||||||||||
| P1 | PN1.6/4.0Mpa (CL150) | 工作压力 | ||||||||||||
| P2 | PN6.3Mpa (CL300) | |||||||||||||
| P3 | PN10.0Mpa (CL600) | |||||||||||||
| P4 | PN16.0Mpa (CL900) | |||||||||||||
| P5 | PN25.0Mpa (CL1500) | |||||||||||||
| P6 | PN32.0Mpa (CL2500) | |||||||||||||
| 0 | 无防爆要求 | 防爆标志 | ||||||||||||
| D | 防爆型EEx d ⅡBT6 | |||||||||||||
| E | 本质型安全型EEx ia ⅡCT4 | |||||||||||||
| 测量范围， mm | ||||||||||||||
| 介质密度， g/cm3 | ||||||||||||||
1、安装在容器顶部（内浮筒顶装式）
①对内浮筒式液位计，安装时轻轻将内浮筒放置进容器中，并确认链条自然拉直，链条挂锁与浮筒杆已**锁紧，然后固定变送器主体。安装时严禁用力投掷内浮筒，否则将可能导致传感器损坏。
②内浮筒式变送器的挂链根据用户的安装高度或订货长度提供，实际安装时可对链条进行裁剪，裁剪时将链条与挂钩松开，将多余的链条剪掉，然后再挂进挂钩，确保挂钩口闭合，产品运行过程中链条不会从挂钩脱落。
③当容器内存在搅拌，或液位波动比较大时，浮筒安装在导向保护管内，在管子顶部zui大液位处应有排气孔，以使管内液位与容器液位一致。此外，注意内浮筒与保护管间的间隙须大于10mm，否则间隙内的液体表面张力将可能影响正常测量，尤其对于粘度较大及界位测量的产品更应注意。
2、安装在容器侧面（外浮筒侧装式）
①为**产品正常运行，安装时确保液位计筒体垂直，以使液位上下变化时内浮筒不与外浮筒产生摩擦，内浮筒所受浮力仅与液位高度有关；
②搬运或安装时，不许抛掷、跌落或敲击液位计。转运时，应按厂方提供的包装箱和包装方式包装；
③如果产品用于安装在设备原已有的外筒上，则出厂时可能不带外筒，则**浮筒与外筒间的内部间隙为5～10mm。

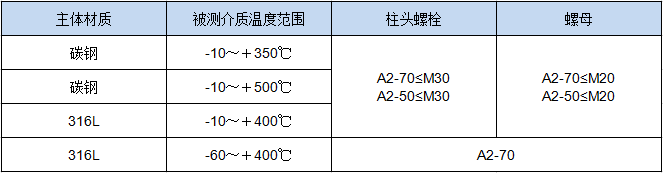

④对不同的介质温度，紧固件的要求如下：
